Трубчатый аэратор Drauflos Air - применение, характеристики, цены

Аэраторы применяют для насыщения воды кислородом — аэрации, за счет выпускания пузырьков воздуха через небольшие отверстия. Аэрация необходима для очистки сточных вод в городской канализации, в септиках, поддержки санитарного состояния водоемов и на рыбных фермах. Трубчатые аэраторы Drauflos Air с перфорированной мембраной энергоэффективны, надежны и просты в эксплуатации. Их можно использовать для постоянного и прерывистого режима работы. Срок службы — до 10 лет.

Технические характеристики и цены

Аэрация невозможна без системы подачи и распределения воздуха. Оборудование подбирают после проведения расчетов аэрационной системы. Учитывают объем камеры, глубину, химический состав и температуру жидкости, применяемую технологию очистки и т.д. Определяют необходимый расход кислорода, после чего выбирают компрессоры, воздуховоды и аэраторы.

Основные характеристики аэрационных элементов:

• Производительность (SOTR) — определяет какой объем кислорода может передать 1 п.м. аэратора в час. Производительность трубчатых диффузоров Drauflos Air — 2-5 м³/ч. Показатель важен при подборе аэратора для септика.
• Эффективность переноса кислорода (SOTE) — соотношение между количеством перенесенного и растворимого кислорода. Зависит от глубины погружения аэратора и скорости подаваемого воздуха. SOTE Drauflos Air — 5-6% на 1 м погружения. Показатель можно не учитывать при небольшой глубине погружения аэратора.
• Потери давления (в кПа или мм.рт.ст) определяются для всей воздушной магистрали, учитывая характеристики компрессора и длины трубопроводов. За счет применения высокотехнологичной мембраны в аэраторах Drauflos Air потери не превышают 5 кПа.

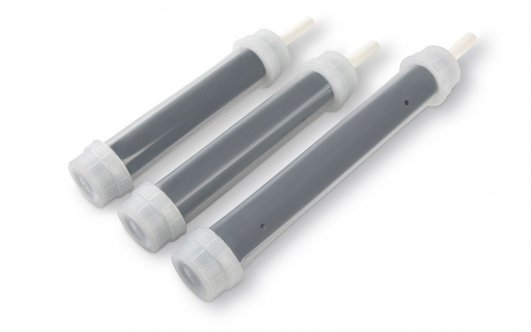

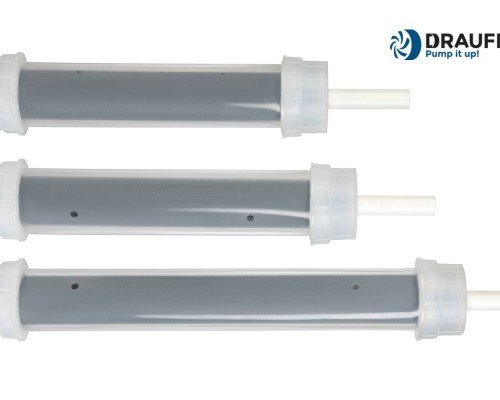

Трубчатые диффузоры Drauflos Air обозначаются по длине трубы в миллиметрах. Ассортимент не ограничен указанными моделями, аэрационный элемент может быть изготовлен любой длины.

Комплектация

• ПВХ-труба
• Заглушки Ø75 мм — 2 шт
• Аэрационный рукав
• Патрубок для подвода воздуха Ø20 мм

Как работает трубчатый аэратор

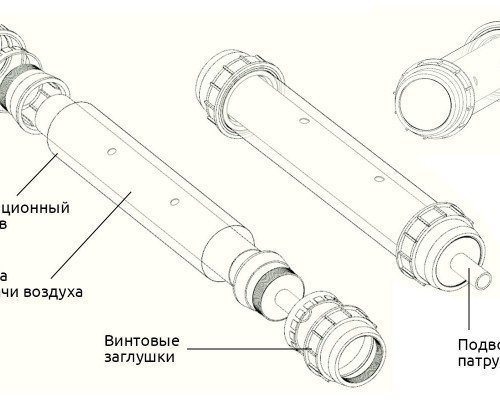

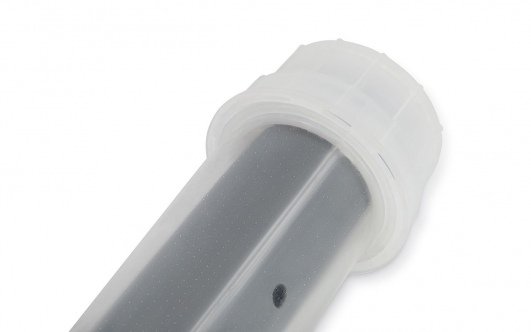

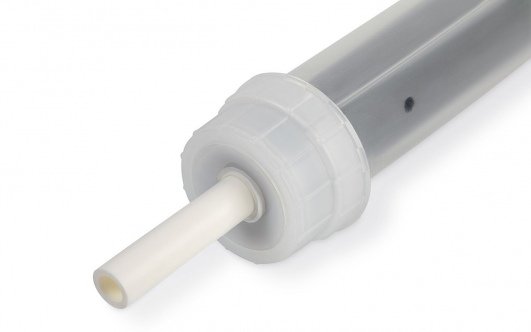

Аэрационный элемент представляет собой ПВХ-трубу с отверстиями большого диаметра. На трубу натянута мембрана, которая фиксируется винтовыми заглушками. В одной из заглушек закреплен патрубок для подвода воздуха Ø20 мм.

Мембрана изготовлена из полиуретана. Это прочный и эластичный материал, который может растягиваться и возвращаться в исходное положение без потери своих характеристик. По всей поверхности мембраны сделана лазерная микроперфорация. В зависимости от диаметра пор аэраторы выпускают разные размеры пузырьков:

• Крупные от 1 мм вызывают турбулентность в воде, и как следствие — ее перемешивание.
• Мелкие 0,3-0,5 мм переносят больше кислорода за счет суммарно большей площади поверхности, чем крупные пузырьки.

Drauflos Air работает следующим образом:

1. Сжатый воздух от воздуходувки/компрессора через патрубок поступает в корпусную трубу.
2. Воздух проходит через отверстия и равномерно распределяется по всей длине мембраны, обеспечивая высокую эффективность аэратора.
3. Под давлением мембрана раздувается, отверстия раскрываются и воздух выходит наружу.
4. Пузырьки воздуха поднимаются наверх, насыщая воду кислородом.
5. После прекращения подачи воздуха, мембрана сжимается, а насечки закрываются. Таким образом в аэратор жидкость не попадает.

Форма насечек способствует самоочищению аэрационного элемента. При раскрытии они стряхивают с себя илистые отложения, что продлевает срок эксплуатации материала и эффективность аэрации.

В зависимости от технологии очистки в одном сооружении могут работать и крупнопузырчатые, и мелкопузырчатые аэраторы.

Применение трубчатых аэраторов

Аэрация используется при биологической очистке сточных вод, в сооружениях водоподготовки, в рыбных хозяйствах и водоемах.

В септиках, автономной и городской канализации

Для первичной обработки сточных вод, в песколовках и усреднителях используют крупнопузырчатую аэрацию. Она способствует дроблению крупных отходов и перемешиванию слоев для предотвращения застоев.

Высокоэффективная очистка бытовых и промышленных стоков достигается в камерах с активным илом — аэротенках. Микроорганизмы быстро перерабатывают загрязнения, используя полученную энергию для своей жизнедеятельности. Развитие биоценоза возможно лишь в условиях насыщения среды растворенным кислородом. Для этого в аэротенки устанавливают мелкопузырчатые аэраторы.

Промышленные стоки содержат агрессивные компоненты, например, большое количество ПАВ, которые разрушают материал аэраторов, снижая производительность аэрационной системы. Полиуретановая мембрана аэраторов Drauflos Air устойчива к химическим воздействиям и агрессивным средам, поэтому элемент можно использовать в сложных условиях эксплуатации.

Чтобы обеспечить высокую потребность в кислороде промышленных аэротенков, необходима плотная раскладка аэраторов. В этом случае применение трубчатых аэрационных элементов с большой площадью мембранной поверхности наиболее рационально, т.к. это позволяет увеличить аэрируемую площадь при меньшем количестве аэраторов, в сравнении с дисковыми. Кроме того, в этом случае сокращаются сроки и стоимость монтажа.

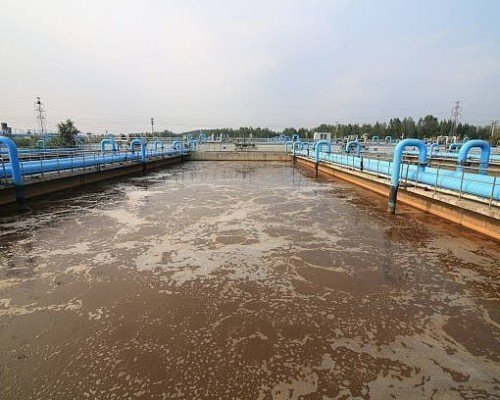

Для обработки шлама

Аэрация используется для аэробной стабилизации осадка из первичных отстойников после откачки. Пузырьки воздуха перемешивают осадок, предотвращая появление застойных зон. Органическая часть окисляется бактериями активного ила, в результате чего осадок частично минерализуется, а частично переходит в стабильную, незагнивающую форму. Таким образом, после обезвоживания, осадок становится безвредным для окружающей среды. Для решения задачи применяют как крупно-, так и мелкопузырчатые аэраторы.

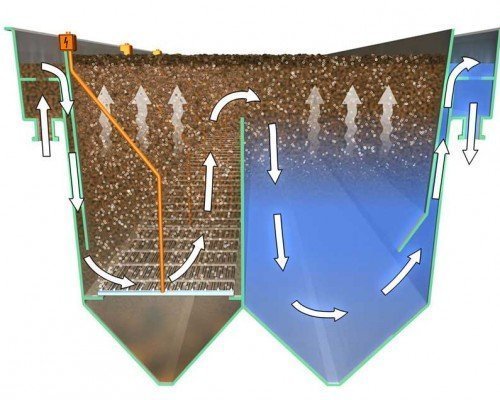

Для флотационных сооружений

Крупнопузырчатые аэраторы применяются для флотации — удаления взвешенных частиц, которые плохо отстаиваются. Например, масел, ПАВов, волокон и проч. Очистка происходит за счет слипания твердой частицы с пузырьком воздуха. Пара «пузырек-частица» всплывает на поверхность и образует пену, которую убирают механически.

Для аквариума, пруда, природного водоема

В естественных условиях кислород поступает в воду из атмосферы при перемешивании ветром или в результате жизнедеятельности водных растений. Дефицит растворенного кислорода снижает качество воды и санитарное состояние водоема. Для поддержания жизни рыб, насекомых, а также для очищения воды от фитопланктона, используют искусственную аэрацию.

Аэраторы размещают на некотором расстоянии от дна водоема. Если их закрепить близко ко дну — дно будет размываться. Воздух подается от компрессора. Оборудование подбирают в зависимости от объема пруда и наличия в нем рыбы.

В больших водоемах эффективны струйные методы аэрации. Аэраторы размещают так, чтобы растворенный кислород переносился с водой, образуя течение и равномерно распределяясь по придонным областям.

Аквариумы также нуждаются в аэрации, т.к. они представляют собой замкнутую экосистему. Чтобы быстрее насытить воду кислородом используют мелкопузырчатые аэраторы. Их располагают на дне — так поток пузырьков будет дольше подниматься к поверхности и насыщать воду кислородом. Однако, нужно избегать сильной аэрации — перенасыщение воздухом может привести к гибели рыбок.

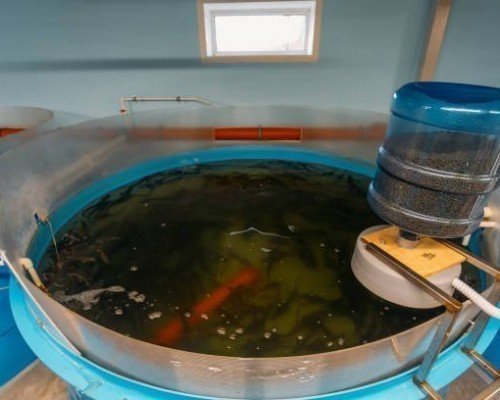

В УЗВ, рыбных хозяйствах

Аэраторы устанавливают в биофильтрах УЗВ, а также в непроточных емкостях для хранения и перевозки рыбы. Насыщение кислородом необходимо не только для дыхания рыб, но и для удаления углекислого газа и аммиака, которые они выдыхают. В анаэробных условиях может выделяться сероводород, который губителен для рыб. Турбулентное соприкосновение пузырьков воздуха удаляет опасные газы.

Аэрация увеличивает производительность фермы, снижает расход воды, заболеваемости и гибели рыбы и т.д. Однако, следует учесть, что расчет аэрации зависит от вида рыбы, массы емкости, температуры воды, т.к. степень растворения кислорода снижается с повышением температуры.

Для очистки питьевой воды

Кислород окисляет железо, растворенное в воде, поэтому в станциях водоподготовки для обезжелезивания применяют аэрацию. Это безопасный и малозатратный метод в отличие от использования химических реагентов. Во время насыщения воздуха также удаляются газы: сероводород, углекислота и др.

Преимущества

Аэрационные элементы Drauflos Air имеют простую и надежную конструкцию. Использование современных полимерных материалов гарантирует срок службы аэратора — до 10 лет.

Другие плюсы:

• возможность изготовления аэратора любой длины, в соответствии с расчетом аэрации;
• корпус защищен от засорения за счет сжатия мембраны при отсутствии подачи воздуха;
• способность мембраны к самоочищению, продлевает срок службы материала и не требует частого обслуживания;
• аэрационный рукав — расходный элемент, его можно заменить и сэкономить 40%, не покупая новый аэратор;
• полиуретановая пленка не разрушается при работе в агрессивных средах;
• качественная перфорация по всей площади мембраны обеспечивает равномерную аэрацию, предотвращает появление застойных зон;
• высокая эффективность переноса кислорода;
• мембраны снижают потери давления, что обеспечивает низкое энергопотребление аэрационной системы по сравнению с использованием менее технологичных конструкций;
• при плотной раскладке аэраторы трубчатой конструкции продуктивнее и экономичнее, чем дисковые;
• простой и быстрый монтаж без использования специального инструмента и особых навыков.

Монтаж

Длина трубчатого аэратора подбирается с учетом габаритов камеры, чтобы не возникло сложностей при монтаже и обслуживании. Перед установкой проверяют целостность мембраны и надежность соединений. Если аэратор хранился под солнцем, ультрафиолет мог разрушить полиуретановую пленку.

Наиболее эффективная аэрация наблюдается при равномерном распределении аэраторов. Они могут устанавливаться около стенки, в один или несколько рядов, рассредоточено по всей площади аэротенка и т.д.

Предварительно в камере крепят клипсы для воздуховода и опорные элементы для аэратора. Отсек необходимо заполнить водой, чтобы проверить работу аэрации.

Монтаж Drauflos Air выполняют при температуре выше 0° следующим образом:

1. Подводят воздушную магистраль в соответствии с монтажной схемой.
2. Трубопроводы продувают сжатым воздухом в течение 10 минут, чтобы удалить загрязнения.
3. Аэратор подсоединяют к воздушной магистрали.
4. Аэрационный элемент фиксируют к опоре пластиковыми стяжками или скобами.

После установки запускают воздуходувное оборудование. Проверяют герметичность трубных соединений и наличие пузырьков в воде, идущих от аэратора.

Обслуживание и ремонт

Несмотря на самоочищение аэратора, его необходимо раз в год продувать сжатым воздухом, а мембрану отмывать от илистых отложений. Это продлит срок эксплуатации элемента.

За многолетнюю работу аэраторов, особенно в агрессивной среде, микропоры мембраны засоряются, материал теряет эластичность, что снижает производительность аэрации. Для замены полимерной пленки необходимо:

1. Отрезать рукав нужной длины.
2. Открутить заглушки.
3. Снять старый рукав, натянуть новый.
4. Закрутить заглушки.
5. Проверить качество аэрации.

Трубчатые мембранные аэраторы обеспечивают эффективный перенос кислорода и перемешивание при минимальных затратах. Используйте Drauflos Air для новых проектов и оптимизации существующих систем аэрации.
